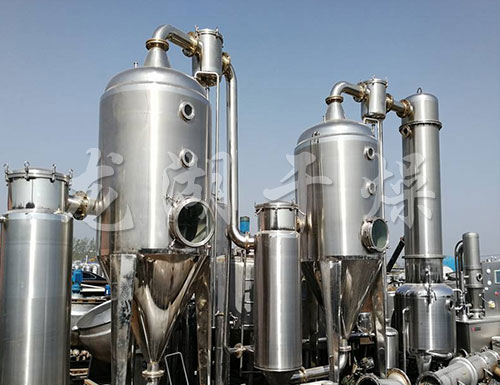

雙效廢水蒸發器
雙效廢水蒸發器
詳細說明
一、適用范圍:
本裝置主要適用于有結晶體析出溶液的蒸發與結晶,廣泛應用于化工行業、金屬礦業的冶煉、大型鋼廠的酸洗廢液、電廠的濕法脫硫廢液處理等(氯化鈉、苯丙銨酸、硫酸鈉、氯化銨、甘銨酸;氯化鋇、硫酸鋅、氯化鈣、硫酸銨、氫氧化鈉)。
鑒于各工廠各種溶液的特性及復雜性,我公司對用戶提供的有晶體析出的溶液的成份、含量都會做出具體的技術方案,供用戶參考、選擇!
二、設備組成:
本設備由加熱器、強制循環泵、蒸發分離器、結晶器、冷凝器、各種物料泵、冷凝水泵、真空泵、操作平臺、電器儀表控制柜及界內管道閥門等成。
三、主要特點:
1.根據物料的特性及蒸發量的大小,可設計成單效或多效蒸發機組。
2.采用特殊設計的結晶器,能滿足連續進料,連續排料的工藝要求,蒸發器的強制循環形成了佳的配合,其內部結構使得晶體和清液得到有效的快速分離。
3.整套工藝為真空條件下蒸發,溫度相對較低,蒸發速度快,蒸發耗能低,蒸發濃度高,使粘度較大的料液容易流動蒸發,不易結垢,是目前國際上的蒸發與結晶相結合的蒸發設備之一。
四、技術參數:
參數/型號 | WZ2-500 | WZ21000 | WZ2-1500 | WZ2-2000 | WZ2-2500 | WZ2-3000 |
蒸發能力(kg/h) | 500 | 1000 | 1500 | 2000 | 2500 | 3000 |
加熱面積(m2) | 5+5 | 10+10 | 15+15 | 20+20 | 25+25 | 30+30 |
冷凝面積(m2) | 9 | 18 | 25 | 36 | 45 | 54 |
蒸汽用量(kg/h) | 280 | 570 | 850 | 1140 | 1420 | 1710 |
冷卻水量(t/h) | 9 | 18 | 25 | 36 | 45 | 54 |
外形尺寸 | 5x1.2x3.5 | 5.5x1.2x4 | 5.5x1.2x4 | 6x1.4x4.5 | 6x1.4x4.5 | 6x1.5x5 |
雙效降膜蒸發器
一、適用范圍:
雙效降膜蒸發器,適用于牛奶、葡萄糖、淀粉、木糖、制藥、化工、生物工程、環保工程、廢液回收等行業進行低溫連續式蒸發濃縮,具有傳熱效率高,物料受熱時間短等主要特點,所以特別適用于熱敏性、粘滯性、發泡性等物料。
二、設備組成:
加熱蒸發器、分離器、冷凝器、熱壓泵、殺菌器、保溫管、真空系統、料液輸送泵、冷凝排水泵、操作平臺、電器儀表控制柜及閥門、管路等系統組成。
三、主要特點:
1.設備整個加熱系統由于蒸汽加熱均勻、料液為液膜式流動蒸發,所以具有傳熱效率高加熱時間短等主要特點。如再配置熱壓泵,更具節能降耗,蒸汽耗量低、冷卻水循環量低等優點。
2.物料沿管內壁向下加速加壓流動蒸發,適應粘度較大的料液蒸發濃縮。
3.由于物料在每根管內成膜狀蒸發,料液加熱時間非常短,所以特別對食品蒸發濃縮非常有利,較大的保存了食品的營養成份。
4.蒸發過程在真空作用下,既保證了物料的衛生要求,同時保證了環保要求,同時大大降低了蒸發溫度,加上配置熱壓泵,部份二次蒸汽經熱壓泵重新吸入與生蒸汽混合,既節約了生蒸汽,同時由于通過熱壓泵的蒸汽呈噴射霧狀進入加熱殼體,蒸汽迅速擴散,料液加熱溫和,所以適合熱敏性物料的濃縮。
5.設備適用于發泡性物料蒸發濃縮,由于料液在加熱管內成膜狀蒸發,即形成汽液分離,同時在效體底部,料液大部份即被抽走,只有少部份料液與所有二次蒸汽進入分離器強化分離,料液整過程沒有形成太大沖擊,避免了泡沫的形成。
6.對于食品蒸發濃縮,設備可同時具備殺菌功能,物料先經預熱,然后進入殺菌器,達到94度以上,維持24秒左右,即進入一效效體,物料迅速閃蒸,溫度瞬間下降。
7.設備可配備CIP清洗系統,實現就地清洗,整套設備操作方便,無死角。
8.設備連續進出料。
9.設備可配置自動化系統,實現進料量自動控制,加熱溫度自動控制,出料濃度自動控制,清洗自動控制,還可配備突發停電、故障時對敏感性物料的保護措施。其它安全、報警等自動化操作、控制。
四、技術參數:
規格/型號 | 單效 | 雙效 | 三效 | 四效 | 五效 | ||||||
蒸發量(Kg/h) | 300-2000 | 1200-4000 | 3000-15000 | 8000-50000 | 10000-65000 | ||||||
進料濃度% | 根據客戶的物料來定 | ||||||||||
出料濃度% | 根據客戶的物料來定 | ||||||||||
蒸汽壓力(Mp) | ≥0.3 | ||||||||||
蒸汽耗量/蒸發量(帶熱泵) | 0.65 | 0.38 | 0.28 | 0.23 | 0.19 | ||||||
冷卻水耗量/蒸發量(進水20℃出水40℃) | 28 | 11 | 8 | 7 | 6 | ||||||
蒸發溫度(℃) | 45-90 | ||||||||||
殺菌溫度(℃) | 90-110 | ||||||||||
注:除表系列規格外,亦可根據客戶要求另行設計。 |
