一、適用范圍

強制循環式蒸發器，適用于有結垢性、結晶性、熱敏性(低溫)、高濃度、高粘度并且含不溶性固形物等化工、食品、制藥、環保工程、廢液蒸發回收等行業的蒸發濃縮。

二、設備組成

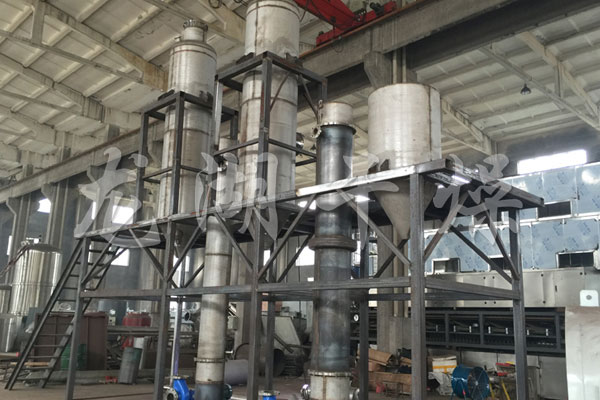

本設備由各效加熱器、各效蒸發分離器、冷凝器(混合式或表面式)、各效強制循環泵、各種料液輸送泵、真空泵、冷凝水泵、操作平臺、電器儀表控制柜及界內管道閥門等組成。

三、主要特點

1設備相對處理的物料特性適應范圍廣。其中主要針對蒸發過程容易結垢的物料、蒸發過程有晶體析出的物料、隨著濃縮濃度提高，粘度相應增加的物料、有不溶性固形物的物料等；

2．在蒸發過程中，物料加熱通過強制循環，在管內流動速度快、受熱均勻、傳熱系數高、并可防止干壁現象。

3．料液通過強制循環泵快速經加熱器加熱，頂部出來直接切線式進入蒸發分離器，汽液分離效果好。

4．物料通過抽真空低溫蒸發濃縮，加上連續式進出料，加熱蒸發時間短，適應于食品醬料(如番茄醬、桃漿、杏漿、胡蘿卜醬、蘋果醬、獼猴桃醬等)的熱敏性蒸發濃縮。

5．設備結構緊湊、占地面積小，布局流暢、操作方便、性能穩定等。

6．設備可配置自動化系統，實現進料量自動控制，加熱溫度自動控制，出料濃度自動控制，還可配備突發停電、故障時對敏感性物料的保護措施，其它安全、報警等自動化操作、控制。
