廢水蒸發器中的蒸汽流動方向
更新時間:2018-12-14 點擊:374

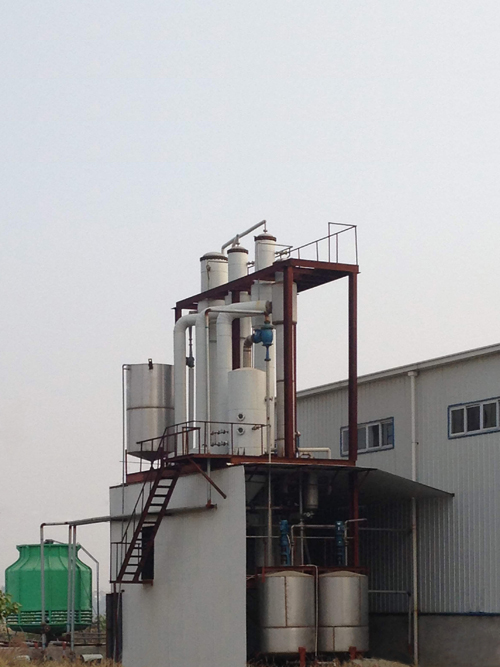

廢水蒸發器中的蒸汽流動方向:為了盡可能減少蒸汽耗量,節約能源,降低處理成本,設計采用錯流式五效蒸發器。生蒸汽進入一效,一效蒸發產生二次蒸汽在分離室內與料液分離后,以20m/s左右的速度(不同的效此速度不同)進入除沫器,去除其中的大部分霧滴夾帶后,作為熱源進入二效蒸發器,二效蒸發產生的蒸汽進入三效,三效蒸發產生的蒸汽進入四效,四效蒸發產生的蒸汽進入五效蒸發器作為熱源。五效蒸發產生的蒸汽進入直接噴淋式冷凝器冷凝,冷凝器后接水環式真空泵。
